Bille de manutention pour charge lourde avec tige filetée
| Désignation | Matériau de la bille porteuse | Dimensions | Feutre d’étanchéité | Capacité de charge (kg) | |||||||
| Ø D1(mm) | Ø D2(mm) | H1(mm) | H2(mm) | H3(mm) | SW (mm) | Ø D6(mm) | L3(mm) | ||||
| Tolérance | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.2 | – | – | – | – | – |
Bille de manutention pour charge lourde avec tige filetée, noir |
|||||||||||
| 025.504 | Acier pour outils | 25.400 | 44.5 | 72.4 | 48.3 | 5.6 | 19 | M12 | 24.1 | oui | 150 |
| 025.504b | 25.400 | 50.8 | 77.0 | 51.3 | 6.1 | 19 | M12 | 25.7 | oui | 350 | |
| 038.504 | 38.100 | 60.0 | 114.3 | 73.5 | 13.0 | 30 | M20 | 40.8 | oui | 1.000 | |
| 050.504 | 50.800 | 101.6 | 177.6 | 127.3 | 14.3 | 36 | M24 | 50 | oui | 2.000 | |
Structure

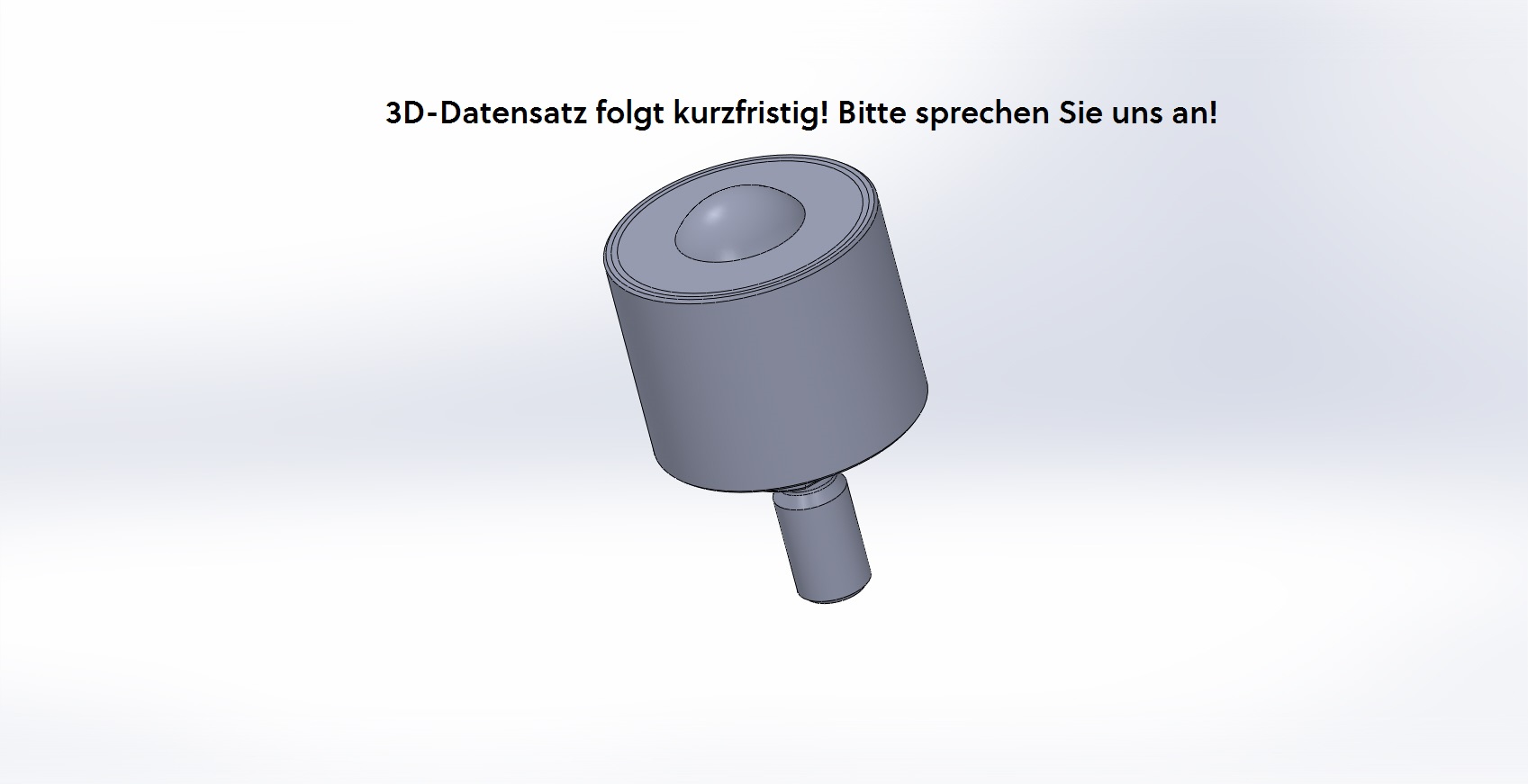

Cette bille de manutention Schulz est composée d’un boîtier avec tige filetée, d’un couvercle et d’un champignon comme pièces massives, d’une grosse bille porteuse et de plusieurs petites billes.
Dimensionnement
L’espacement entre les billes est déterminé en divisant par 3,5 la longueur la plus courte du bord du produit à transporter.
Matériaux
Boîtier: acier bruni, noir
Couvercle: acier bruni, noir
Champignon: acier trempé
Petites billes: acier à outils (trempé), acier inox (trempé)
Bille porteuse: acier à outils (trempé), acier inox (trempé)
Conditions de mise en œuvre
plage de température de -30°C à +100°C
Vitesse de transport jusqu’à 2,0 m/s.
Capacité de charge dynamique jusqu’à 2 000 kg maxi.
