Denominación | Material bola de carga | Medidas | Retén de fieltro | Capacidad de carga (kg) | |||||||
Ø D1(mm) | Ø D2(mm) | H1(mm) | H2(mm) | H3(mm) | SW (mm) | Ø D6(mm) | L3(mm) | ||||
Tolerancia | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.2 | – | – | – | – | – |
Bola transportadora para cargas pesadas con espiga roscada, negro |
|||||||||||
025.504 | Acero para herramientas |
25.400 | 44.5 | 72.4 | 48.3 | 5.6 | 19 | M12 | 24.1 | sí | 150 |
025.504b | 25.400 | 50.8 | 77.0 | 51.3 | 6.1 | 19 | M12 | 25.7 | sí | 350 | |
038.504 | 38.100 | 60.0 | 114.3 | 73.5 | 13.0 | 30 | M20 | 40.8 | sí | 1.000 | |
050.504 | 50.800 | 101.6 | 177.6 | 127.3 | 14.3 | 36 | M24 | 50 | sí | 2.000 |

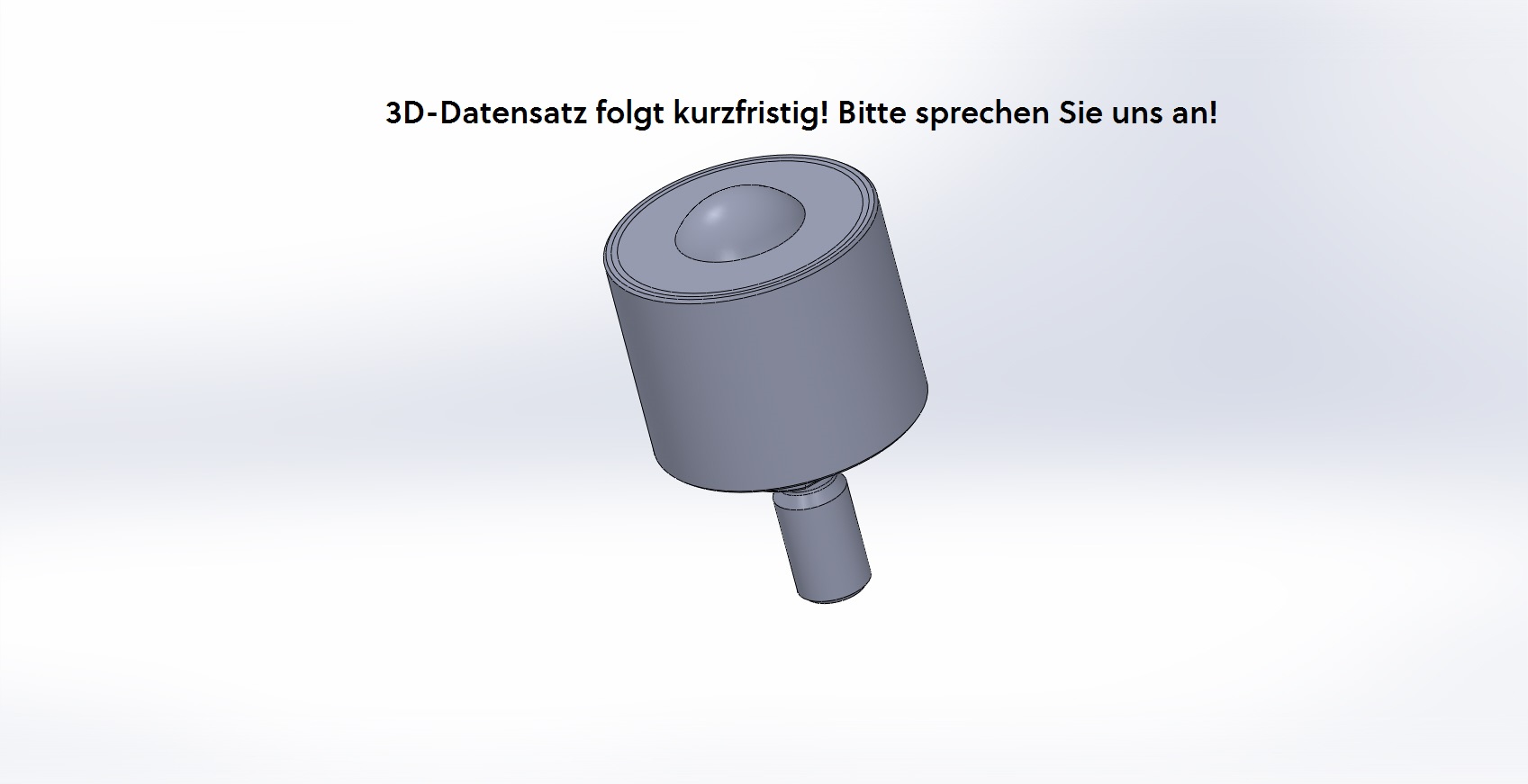

Esta bola transportadora Schulz está formada por una carcasa con espiga roscada, una tapa y una seta de soporte como piezas torneadas macizas, una bola de carga y varias bolas de soporte.
La división se determina dividiendo por 3,5 la longitud de canto más corta del material a transportar.
Carcasa: Acero pavonado, negro
Tapa: Acero pavonado, negro
Seta de soporte: Acero templado
Bolas de soporte: Acero para herramientas (templado), acero fino (templado)
Bola de carga: Acero para herramientas (templado), acero fino (templado)
Rango de temperatura entre -30°C y +100°C
Velocidad de transporte hasta 2,0 m/s.
Capacidad de carga dinámica hasta máx. 2.000 kg.
