Schwerlastkugelrolle mit Gewindezapfen
| Bezeichnung | Werkstoff Tragkugel | Maße | Dichtfilz | Tragfähigkeit (kg) | |||||||
| Ø D1
(mm) |
Ø D2
(mm) |
H1
(mm) |
H2
(mm) |
H3
(mm) |
SW (mm) | Ø D6
(mm) |
L3
(mm) |
||||
| Toleranzen | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.2 | – | – | – | – | – |
Schwerlastkugelrolle massiv ohne Flansch mit Gewindezapfen, schwarz |
|||||||||||
| 025.504 | Werkzeugstahl | 25.400 | 44.5 | 72.4 | 48.3 | 5.6 | 19 | M12 | 24.1 | ja | 150 |
| 025.504b | 25.400 | 50.8 | 77.0 | 51.3 | 6.1 | 19 | M12 | 25.7 | ja | 350 | |
| 038.504 | 38.100 | 60.0 | 114.3 | 73.5 | 13.0 | 30 | M20 | 40.8 | ja | 1.000 | |
| 050.504 | 50.800 | 101.6 | 177.6 | 127.3 | 14.3 | 36 | M24 | 50 | ja | 2.000 | |
Aufbau
Diese Schulz-Kugelrolle besteht aus einem Gehäuse mit Gewindezapfen, einem Deckel und einem Tragpilz als massive Drehteile,
einer Tragkugel und mehreren Stützkugeln.
Dimensionierung
Die Teilung wird ermittelt, indem man die kürzeste Kantenlänge des Fördergutes durch 3,5 dividiert.
Werkstoffe
Gehäuse: Stahl brüniert, schwarz
Deckel: Stahl brüniert, schwarz
Tragpilz: Stahl gehärtet
Stützkugeln: Werkzeugstahl (gehärtet), Edelstahl (gehärtet)
Tragkugel: Werkzeugstahl (gehärtet), Edelstahl (gehärtet)
Einsatzbedingungen
Temperaturbereich von -30°C bis +100°C
Fördergeschwindigkeit bis 2.0 m/s.
dynamische Tragzahlen bis max. 2.000 kg.
Datenblatt Deutsch
Datasheet English
Fiche technique français
Hoja de datos español

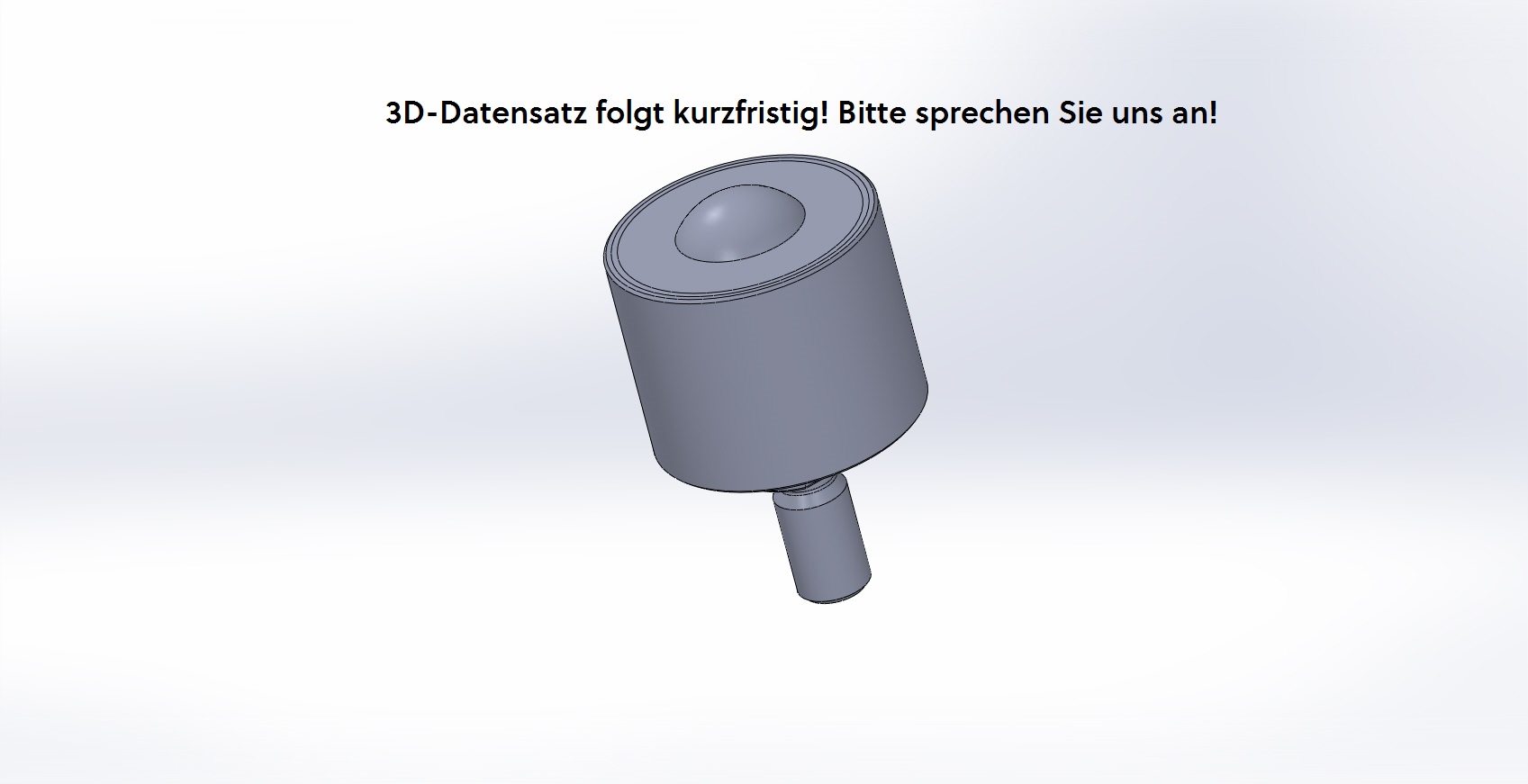

Download “3D-PDF-Darstellung-025-050.504.pdf” 3D-PDF-Darstellung-025-050.504.pdf – 2476-mal heruntergeladen – 173,35 kB Download “3D-Datensatz-025.504.igs” 3D-Datensatz-025.504.igs – 2681-mal heruntergeladen – 248,72 kB Download “025.504b-BG-Internet-062018-IGS.igs” 025.504b-BG-Internet-062018-IGS.igs – 2294-mal heruntergeladen – 1,00 kB Download “3D-Internet-038.504.igs” 3D-Internet-038.504.igs – 2554-mal heruntergeladen – 248,48 kB Download “3D-Datensatz-050.504.jpg” 3D-Datensatz-050.504.jpg – 2425-mal heruntergeladen – 92,16 kB
Zur Darstellung der 3D-PDF benötigen Sie einen AcrobatReader mit aktivierter 3D-Funktion!
