| Désignation | Matériau de la bille porteuse | Dimensions | Feutre d’étanchéité | Capacité de charge (kg) | ||||||
| Ø D1 (mm) | Ø D2 (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Ø D6 | L3 (mm) | ||||
| Tolérance | – | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.2 | +/- 0.5 | – | – |
Bille de manutention massive sans collerette à tige filetée, galvanisé |
||||||||||
| 006.400 | Acier pour outils | 6.350 | 13 | 25.5 | 10.5 | 2 | M6 | 15 | non | 30 |
| 012.400 | 12.700 | 20.6 | 35.8 | 19.6 | 3.5 | M8 | 16.2 | non | 80 | |
| 015.400 | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | non | 100 | |
| 030.400 | 30.000 | 45 | 62 | 37 | 5 | M12 | 25 | oui | 350 | |
| 012.410 | Plastique | 12.700 | 20.6 | 35.8 | 19.6 | 3.5 | M8 | 16.2 | non | 50 |
| 015.410 | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | non | 50 | |
| 015.420 | Acier inoxydable | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | non | 100 |
Bille de manutention massive sans collerette à tige filetée, l’ensemble en acier inox |
||||||||||
| 006.430 | Acier inoxydable | 6.350 | 13 | 25.5 | 10.5 | 2 | M6 | 15 | non | 30 |
| 008.430 | 8.000 | 15 | 27.5 | 12.5 | 2 | M6 | 15 | non | 50 | |
| 015.430 | 15.875 | 24 | 41 | 21 | 6 | M10 | 20 | non | 100 | |

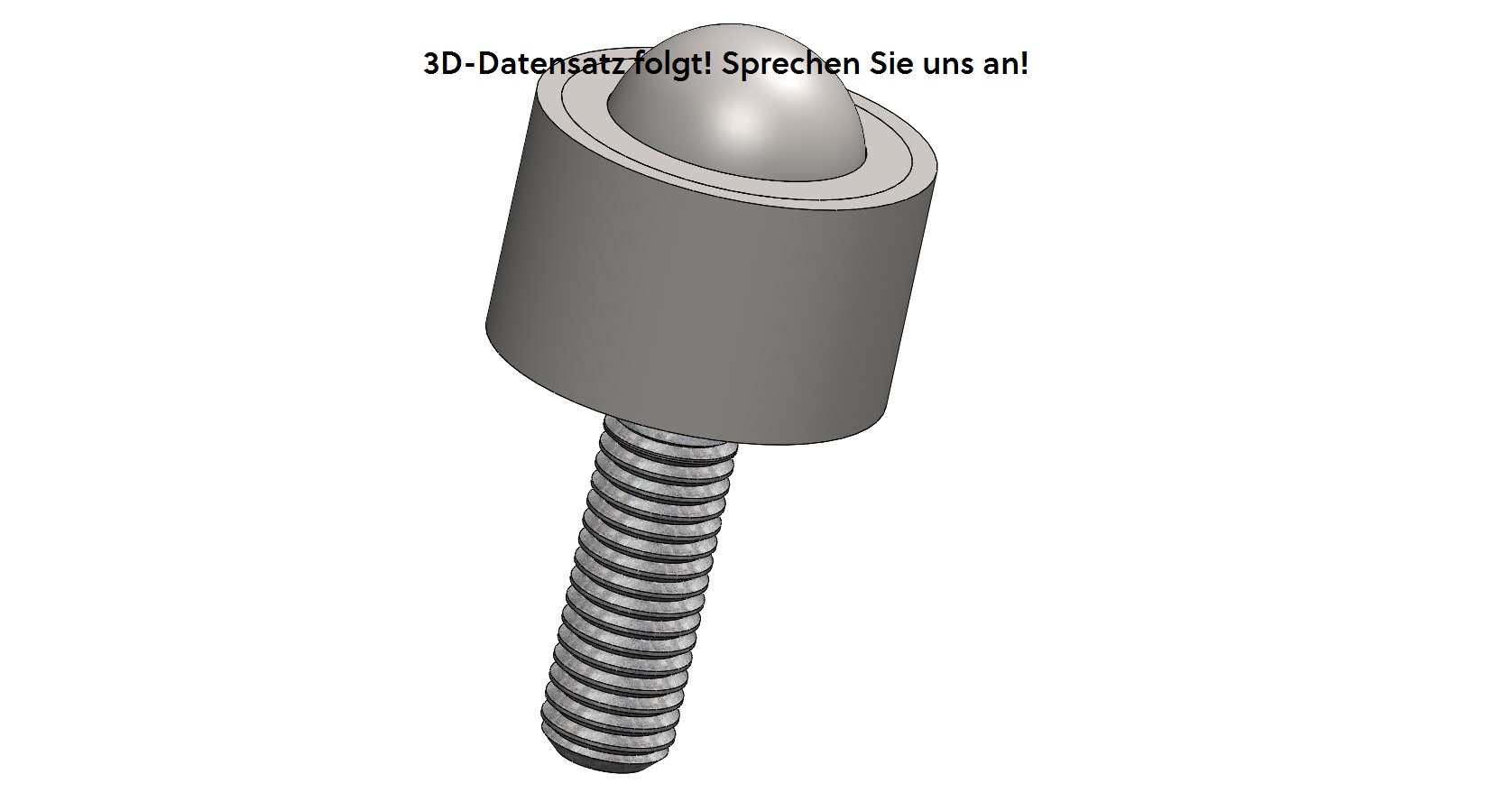

Bille de manutention massive sans collerette à tige filetée
Bille de manutention massive sans collerette à tige filetée
Structure
Cette bille de manutention Schulz est composée d’un boîtier avec tige filetée et couvercle comme pièces massives, d’une grosse bille porteuse et de plusieurs petites billes.
Dimensionnement
L’espacement entre les billes est déterminé en divisant par 3,5 la longueur la plus courte du bord du produit à transporter.
Matériaux
Boîtier: acier galvanisé trempé, acier inox trempé
Couvercle: acier galvanisé, acier inox
Petites billes: acier à outils (trempé), acier inox (trempé)
Bille porteuse: acier à outils (trempé), acier inox (trempé), plastique
Conditions de mise en œuvre
plage de température de -30°C à +100°C (jusqu’à +30°C pour les billes porteuses en plastique)
Vitesse de transport jusqu’à 1,5 m/s.
Capacité de charge dynamique jusqu’à 350 kg maxi.
