| Denominación | Material bola de carga | Medidas | Retén de fieltro | Capacidad de carga (kg) | ||||||
| Ø D1 (mm) | Ø D2 (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Ø D6 | L3 (mm) | ||||
| Tolerancia | – | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.2 | +/- 0.5 | – | – |
Bola transportadora maciza sin valona con espiga roscada, galvanizado |
||||||||||
| 006.400 | Acero para herramientas | 6.350 | 13 | 25.5 | 10.5 | 2 | M6 | 15 | no | 30 |
| 012.400 | 12.700 | 20.6 | 35.8 | 19.6 | 3.5 | M8 | 16.2 | no | 80 | |
| 015.400 | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | no | 100 | |
| 030.400 | 30.000 | 45 | 62 | 37 | 5 | M12 | 25 | sí | 350 | |
| 012.410 | Material sintético | 12.700 | 20.6 | 35.8 | 19.6 | 3.5 | M8 | 16.2 | no | 50 |
| 015.410 | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | no | 50 | |
| 015.420 | Acero fino | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | no | 100 |
BBola transportadora maciza completamente de acero fino, sin valona con espiga roscada |
||||||||||
| 006.430 | Acero fino | 6.350 | 13 | 25.5 | 10.5 | 2 | M6 | 15 | no | 30 |
| 008.430 | 8.000 | 15 | 27.5 | 12.5 | 2 | M6 | 15 | no | 50 | |
| 015.430 | 15.875 | 24 | 41 | 21 | 6 | M10 | 20 | no | 100 | |

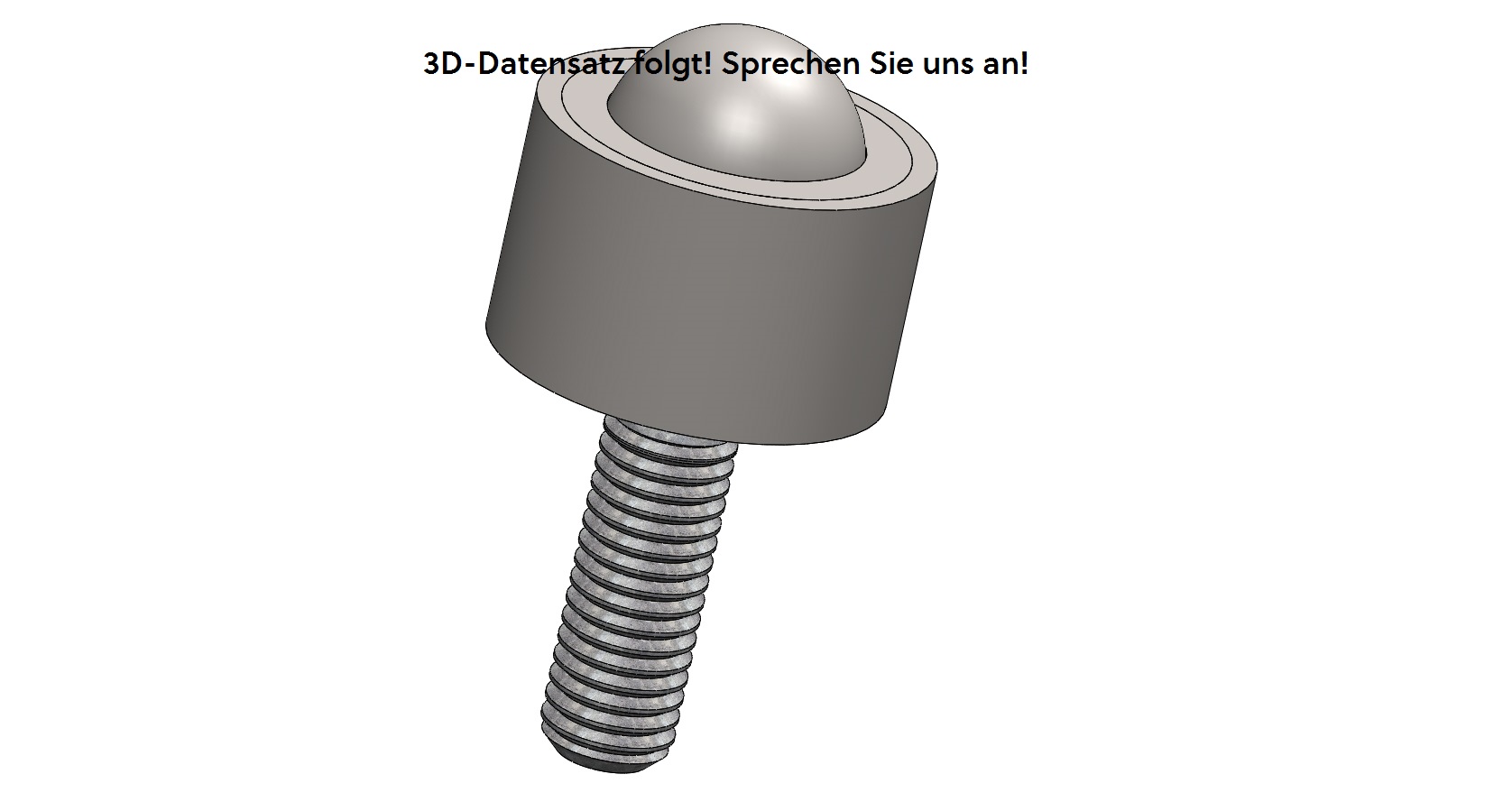

Bola transportadora maciza sin valona con espiga roscada
Bola transportadora maciza sin valona con espiga roscada
Estructura
Esta bola transportadora Schulz está formada por una carcasa con espiga roscada y una tapa como piezas torneadas macizas, una bola de carga y varias bolas de soporte.
Dimensionado
La división se determina dividiendo por 3,5 la longitud de canto más corta del material a transportar.
Materiales
Carcasa: Acero galvanizado templado, acero fino templado
Tapa: Acero galvanizado, acero fino
Bolas de soporte: Acero para herramientas (templado), acero fino (templado)
Bola de carga: Acero para herramientas (templado), acero fino (templado), material sintético
Condiciones de uso
Rango de temperatura entre -30°C y +100°C (hasta +30°C con bola de carga de material sintético)
Velocidad de transporte hasta 1,5 m/s.
Capacidad de carga dinámica hasta máx. 350 kg.
