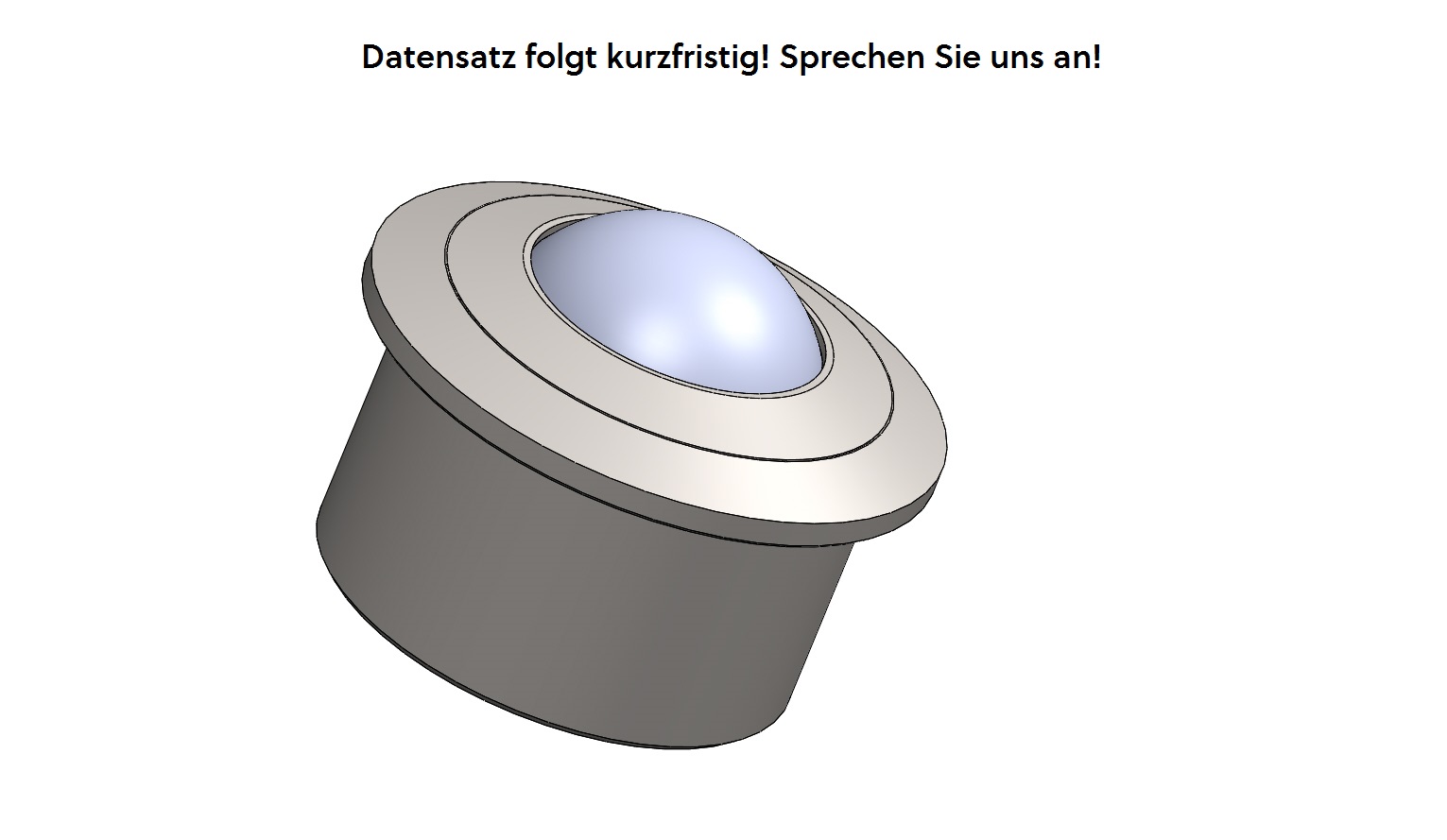

Bola transportadora maciza completamente de acero fino, con valona
Bola transportadora para aeropuertos
Bola transportadora maciza completamente de acero fino, con valona
| Denominación | Material bola de carga | Medidas | Retén de fieltro | Capacidad de carga (kg) |
|||||
| Ø D1 (mm) | Ø D2 (mm) | Ø D3 (mm) | H1 (mm) | H2 (mm) | H3 (mm) | ||||
| Tolerancia | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.1 | – | – | – |
Bola transportadora maciza con valona, galvanizado |
|||||||||
| 015.100* | Acero para herramientas |
15.875 | 24.0 | 31.0 | 21.0 | 9.5 | 3.0 | sí / no | 100 |
| 015.102 | 15.875 | 24.0 | 31.0 | 20.5 | 9.5 | 4.5 | sí / no | 100 | |
| 022.100 | 22.225 | 36.0 | 45.0 | 30.5 | 10.0 | 4.5 | sí | 240 | |
| 030.100 | 30.000 | 45.0 | 55.0 | 37.0 | 14.0 | 5.5 | sí | 350 | |
| 045.100 | 44.500 | 62.0 | 75.0 | 53.5 | 19.0 | 9.0 | sí | 800 | |
| 060.100 | 57.100 | 100.0 | 117.0 | 77.5 | 29.5 | 16.0 | sí | 1.500 | |
| 015.110* | Material sintético | 15.875 | 24.0 | 31.0 | 21.0 | 9.5 | 3.0 | sí / no | 25 |
| 015.112 | 15.875 | 24.0 | 31.0 | 20.5 | 9.5 | 4.5 | sí / no | 25 | |
| 022.110 | 22.225 | 36.0 | 45.0 | 30.5 | 10.0 | 4.5 | sí | 50 | |
| 030.110 | 30.000 | 45.0 | 55.0 | 37.0 | 14.0 | 5.5 | sí | 100 | |
| 015.120* | Acero fino | 15.875 | 24.0 | 31.0 | 21.0 | 9.5 | 3.0 | sí / no | 100 |
| 015.122 | 15.875 | 24.0 | 31.0 | 20.5 | 9.5 | 4.5 | sí / no | 100 | |
| 022.120 | 22.225 | 36.0 | 45.0 | 30.5 | 10.0 | 4.5 | sí | 240 | |
| 030.120 | 30.000 | 45.0 | 55.0 | 37.0 | 14.0 | 5.5 | sí | 350 | |
| 045.120 | 44.500 | 62.0 | 75.0 | 53.5 | 19.0 | 9.0 | sí | 800 | |
Bola transportadora maciza con valona, entero Acero fino |
|||||||||
| 015.130* | Acero fino | 15.875 | 24.0 | 31.0 | 21.0 | 9.5 | 3.0 | sí / no | 100 |
| 015.132 | 15.875 | 24.0 | 31.0 | 20.5 | 9.5 | 4.5 | sí / no | 100 | |
| 022.130 | 22.225 | 36.0 | 45.0 | 30.5 | 10.0 | 4.5 | sí | 240 | |
| 030.130 | 30.000 | 45.0 | 55.0 | 37.0 | 14.0 | 5.5 | sí | 350 | |
* Tapa de chapa de acero
Estructura
Esta bola transportadora Schulz está formada por una carcasa y una tapa como piezas torneadas macizas, una bola de carga y varias bolas de soporte.
Dimensionado
La división se determina dividiendo por 3,5 la longitud de canto más corta del material a transportar.
Materiales
Carcasa: Acero galvanizado templado, acero fino templado
Tapa: Acero galvanizado, acero fino
Rótula: Acero templado, acero fino templado
Bolas de soporte: Acero para herramientas (templado), acero fino (templado)
Bola de carga: Acero para herramientas (templado), acero fino (templado), material sintético
Condiciones de uso
Rango de temperatura entre -30°C y +100°C (hasta +30°C con bola de carga de material sintético)
Velocidad de transporte hasta 1,5 m/s.
Capacidad de carga dinámica hasta máx. 1.500 kg.
