| Bezeichnung | Werkstoff Tragkugel | Maße | Dichtfilz | Tragfähigkeit (kg) | ||||||
| Ø D1 (mm) | Ø D2 (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Ø D6 | L3 (mm) | ||||
| Toleranzen | – | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.2 | +/- 0.5 | – | – |
Kugelrolle massiv ohne Bund mit Gewindezapfen, verzinkt |
||||||||||
| 006.400 | Werkzeugstahl | 6.350 | 13 | 25.5 | 10.5 | 2 | M6 | 15 | nein | 30 |
| 012.400 | 12.700 | 20.6 | 35.8 | 19.6 | 3.5 | M8 | 16.2 | nein | 80 | |
| 015.400 | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | nein | 100 | |
| 030.400 | 30.000 | 45 | 62 | 37 | 5 | M12 | 25 | ja | 350 | |
| 012.410 | Kunststoff | 12.700 | 20.6 | 35.8 | 19.6 | 3.5 | M8 | 16.2 | nein | 50 |
| 015.410 | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | nein | 50 | |
| 015.420 | Edelstahl | 15.875 | 24 | 46.1 | 21 | 6 | M8 | 25 | nein | 100 |
Kugelrolle massiv komplett Edelstahl ohne Bund mit Gewindezapfen |
||||||||||
| 006.430 | Edelstahl | 6.350 | 13 | 25.5 | 10.5 | 2 | M6 | 15 | nein | 30 |
| 008.430 | 8.000 | 15 | 27.5 | 12.5 | 2 | M6 | 15 | nein | 50 | |
| 015.430 | 15.875 | 24 | 41 | 21 | 6 | M10 | 20 | nein | 100 | |
Kugelrolle massiv ohne Bund, Gewindezapfen

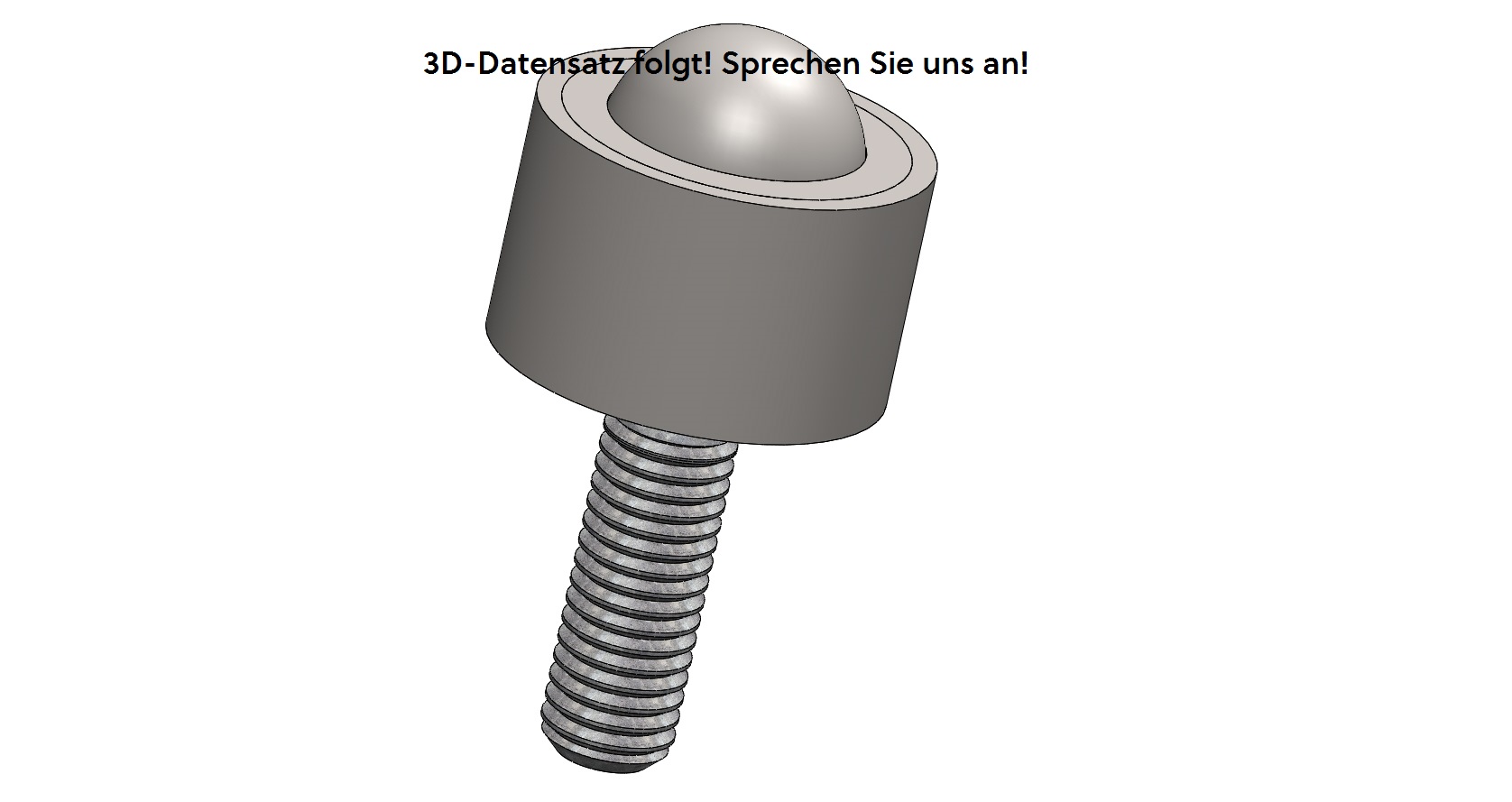

Kugelrolle massiv ohne Bund mit Gewindezapfen
Aufbau
Diese Schulz-Kugelrolle besteht aus einem Gehäuse mit Gewindezapfen und einem Deckel als massive Drehteile, einer Tragkugel und mehreren Stützkugeln.
Dimensionierung
Die Teilung wird ermittelt, indem man die kürzeste Kantenlänge des Fördergutes durch 3,5 dividiert.
Werkstoffe
Gehäuse: Stahl verzinkt gehärtet, Edelstahl gehärtet
Deckel: Stahl verzinkt, Edelstahl
Stützkugeln: Werkzeugstahl (gehärtet), Edelstahl (gehärtet)
Tragkugel: Werkzeugstahl (gehärtet), Edelstahl (gehärtet), Kunststoff
Einsatzbedingungen
Temperaturbereich von -30°C bis +100°C (bis +30°C bei Kunststofftragkugel)
Fördergeschwindigkeit bis 1,5 m/s.
Dynamische Tragzahlen bis max. 350 kg.
Datenblatt Deutsch
Datasheet English
Fiche technique français
Hoja de datos español
Download “3D-PDF-Darstellung-006-030.4x0.pdf” 3D-PDF-Darstellung-006-030.4x0.pdf – 2482-mal heruntergeladen – 92,38 kB Download “Zeichnung-Drawing-006.430-049-2013.pdf” Zeichnung-Drawing-006.430-049-2013.pdf – 2995-mal heruntergeladen – 82,21 kB Download “Zeichnung-Drawing-012.400-045-2014.pdf” Zeichnung-Drawing-012.400-045-2014.pdf – 3176-mal heruntergeladen – 87,22 kB Download “Zeichnung-Drawing-015.400-061-2016.pdf” Zeichnung-Drawing-015.400-061-2016.pdf – 2511-mal heruntergeladen – 87,95 kB Download “3D-Datensatz-006.4x0.igs” 3D-Datensatz-006.4x0.igs – 2647-mal heruntergeladen – 155,67 kB Download “3D-Datensatz-008.4x0.igs” 3D-Datensatz-008.4x0.igs – 2488-mal heruntergeladen – 252,01 kB Download “3D-Datensatz-012.4x0.igs” 3D-Datensatz-012.4x0.igs – 2675-mal heruntergeladen – 221,58 kB Download “3D-Datensatz-015.4x0.igs” 3D-Datensatz-015.4x0.igs – 2555-mal heruntergeladen – 86,56 kB Download “3D-Datensatz-030.4x0.jpg” 3D-Datensatz-030.4x0.jpg – 2468-mal heruntergeladen – 106,36 kB Download “030.400-CAD-IGES.igs” 030.400-CAD-IGES.igs – 2314-mal heruntergeladen – 1.005,00 B
Zur Darstellung der 3D-PDF benötigen Sie einen AcrobatReader mit aktivierter 3D-Funktion!
