| Désignation | Matériau de la bille porteuse | Dimensions | Feutre d’étanchéité | Capacité de charge (kg) | ||||||
| Ø D1 (mm) | Ø D2 (mm) | Ø D3 (mm) | H1 (mm) | H2 (mm) | Ø D4 (mm) | Ø D5 (mm) Nombre |
||||
| Tolérance | – | – | +/- 0.2 | – | +/- 0.2 | +/- 0.1 | – | – | – | – |
Bille de manutention dans coupelle hémisphérique en tôle d’acier, galvanisé |
||||||||||
| 015.200 | Acier pour outils | 15.875 | 22.2 | 41.3 | 18.5 | 10.2 | 30 | 3.5 / 2 x | oui / non | 12 |
| 019.200 | 19.050 | 29 | 61 | 22 | 10 | 44.5 | 5.1 / 3 x | oui | 25 | |
| 019.201 | 19.050 | 29 | 49 | 23 | 10 | 35 | 5.1 / 2 x | oui | 25 | |
| 025.200 | 25.400 | 38.1 | 73 | 30 | 14.2 | 55.6 | 5.1 / 3 x | oui | 55 | |
| 032.200 | 31.750 | 45.5 | 73.8 | 36 | 16.2 | 58.7 | 5.1 / 3 x | oui | 125 | |
| 040.200 | 40.000 | 63 | 94.6 | 48.5 | 21.2 | 70.2 | 7.0 / 3 x | oui | 225 | |
| 015.210 | Plastique | 15.875 | 22.2 | 41.3 | 18.5 | 10.2 | 30 | 3.5 / 2 x | oui / non | 10 |
| 019.210 | 19.050 | 29 | 61 | 22 | 10 | 44.5 | 5.1 / 3 x | oui | 20 | |
| 019.211 | 19.050 | 29 | 49 | 23 | 10 | 35 | 5.1 / 2 x | oui | 25 | |
| 025.210 | 25.400 | 38.1 | 73 | 30 | 14.2 | 55.6 | 5.1 / 3 x | oui | 40 | |
| 032.210 | 31.750 | 45.5 | 73.8 | 36 | 16.2 | 58.7 | 5.1 / 3 x | oui | 90 | |
| 040.210 | 40.000 | 63 | 94.6 | 48.5 | 21.2 | 70.2 | 7.0 / 3 x | oui | 110 | |
| 076.210 | 76.000 | 94.5 | 137.8 | 85.5 | 42.2 | 118 | 8.0 / 3 x | oui | 140 | |
| 015.220 | Acier inoxydable | 15.875 | 22.2 | 41.3 | 18.5 | 10.2 | 30 | 3.5 / 2 x | oui / non | 12 |
| 019.220 | 19.050 | 29 | 61 | 22 | 10 | 44.5 | 5.1 / 3 x | oui | 25 | |
| 019.221 | 19.050 | 29 | 49 | 23 | 10 | 35 | 5.1 / 2 x | oui | 25 | |
| 025.220 | 25.400 | 38.1 | 73 | 30 | 14.2 | 55.6 | 5.1 / 3 x | oui | 55 | |
| 032.220 | 31.750 | 45.5 | 73.8 | 36 | 16.2 | 58.7 | 5.1 / 3 x | oui | 125 | |
| 040.220 | 40.000 | 63 | 94.6 | 48.5 | 21.2 | 70.2 | 7.0 / 3 x | oui | 225 | |
Bille de manutention dans coupelle hémisphérique en tôle d’acier, l’ensemble en acier inox |
||||||||||
| 015.230 | Acier inoxydable | 15.875 | 22.2 | 41.3 | 18.5 | 10.2 | 30 | 3.5 / 2 x | oui / non | 12 |
| 019.230 | 19.050 | 29 | 61 | 22 | 10 | 44.5 | 5.1 / 3 x | oui | 25 | |
| 019.231 | 19.050 | 29 | 49 | 23 | 10 | 35 | 5.1 / 2 x | oui | 25 | |
| 025.230 | 25.400 | 38.1 | 73 | 30 | 14.2 | 55.6 | 5.1 / 3 x | oui | 55 | |
| 032.230 | 31.750 | 45.5 | 73.8 | 36 | 16.2 | 58.7 | 5.1 / 3 x | oui | 125 | |
| 040.230 | 40.000 | 63 | 94.6 | 48.5 | 21.2 | 70.2 | 7.0 / 3 x | oui | 225 | |
Bille de manutention dans coupelle hémisphérique en tôle d’acier
Bille de manutention dans coupelle hémisphérique en tôle d’acier
Structure

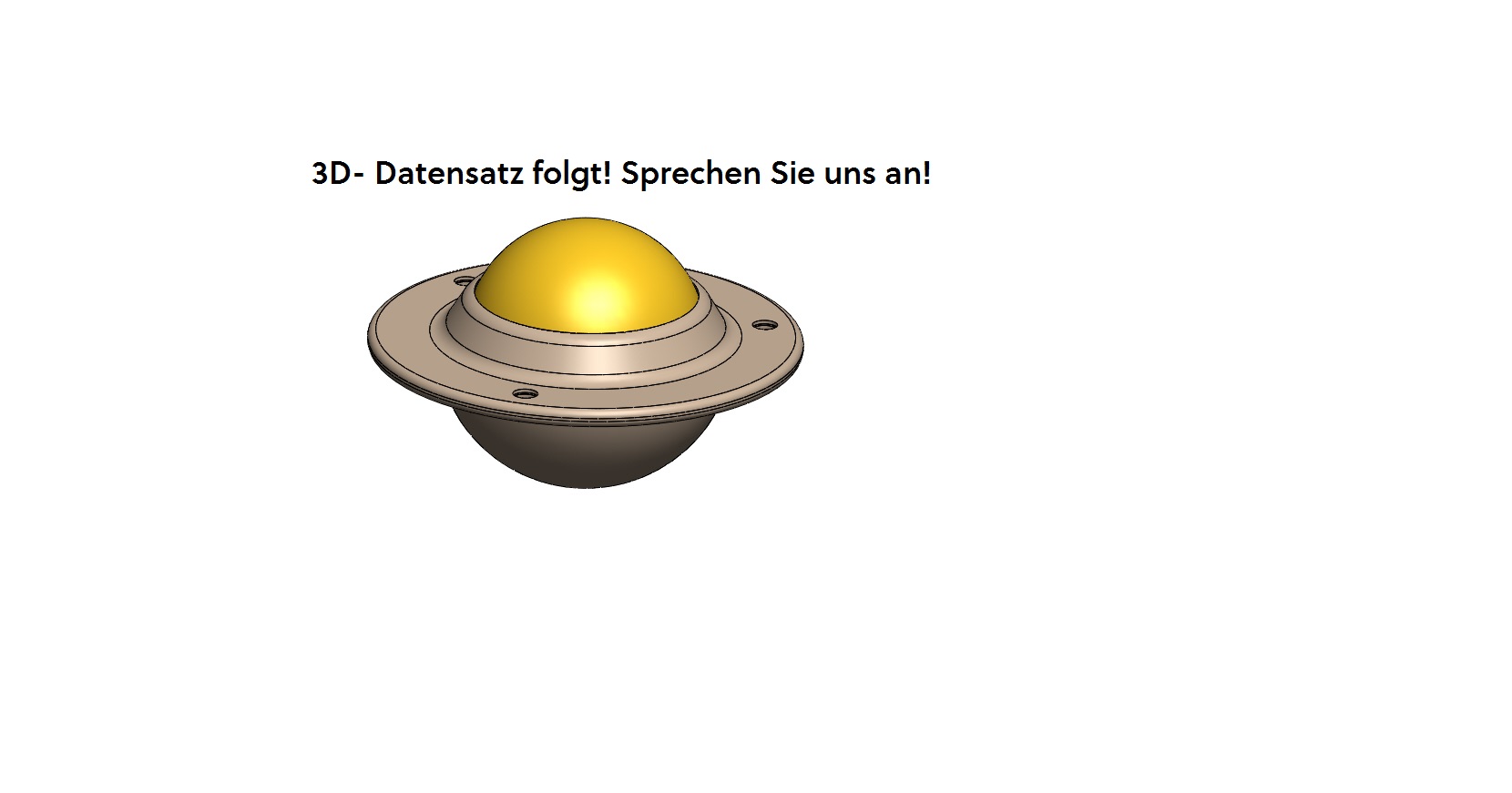

Cette bille de manutention Schulz est composée d’un boîtier avec couvercle comme pièces découpées, d’une grosse bille porteuse et de plusieurs petites billes. Ces billes de manutention sont surnommées dans le langage populaire « Ovni » ou « Saturne » en raison de leur forme particulière.
Dimensionnement
L’espacement entre les billes est déterminé en divisant par 3,5 la longueur la plus courte du bord du produit à transporter.
Matériaux
Boîtier: acier galvanisé, acier inox
Couvercle: acier galvanisé, acier inox
Petites billes: acier à outils (trempé), acier inox (trempé)
Bille porteuse: acier à outils (trempé), acier inox (trempé), plastique
Conditions de mise en œuvre
plage de température de -30°C à +100°C (jusqu’à +30°C pour les billes porteuses en plastique)
Vitesse de transport jusqu’à 1,0 m/s.
Capacité de charge dynamique jusqu’à 225 kg maxi.
