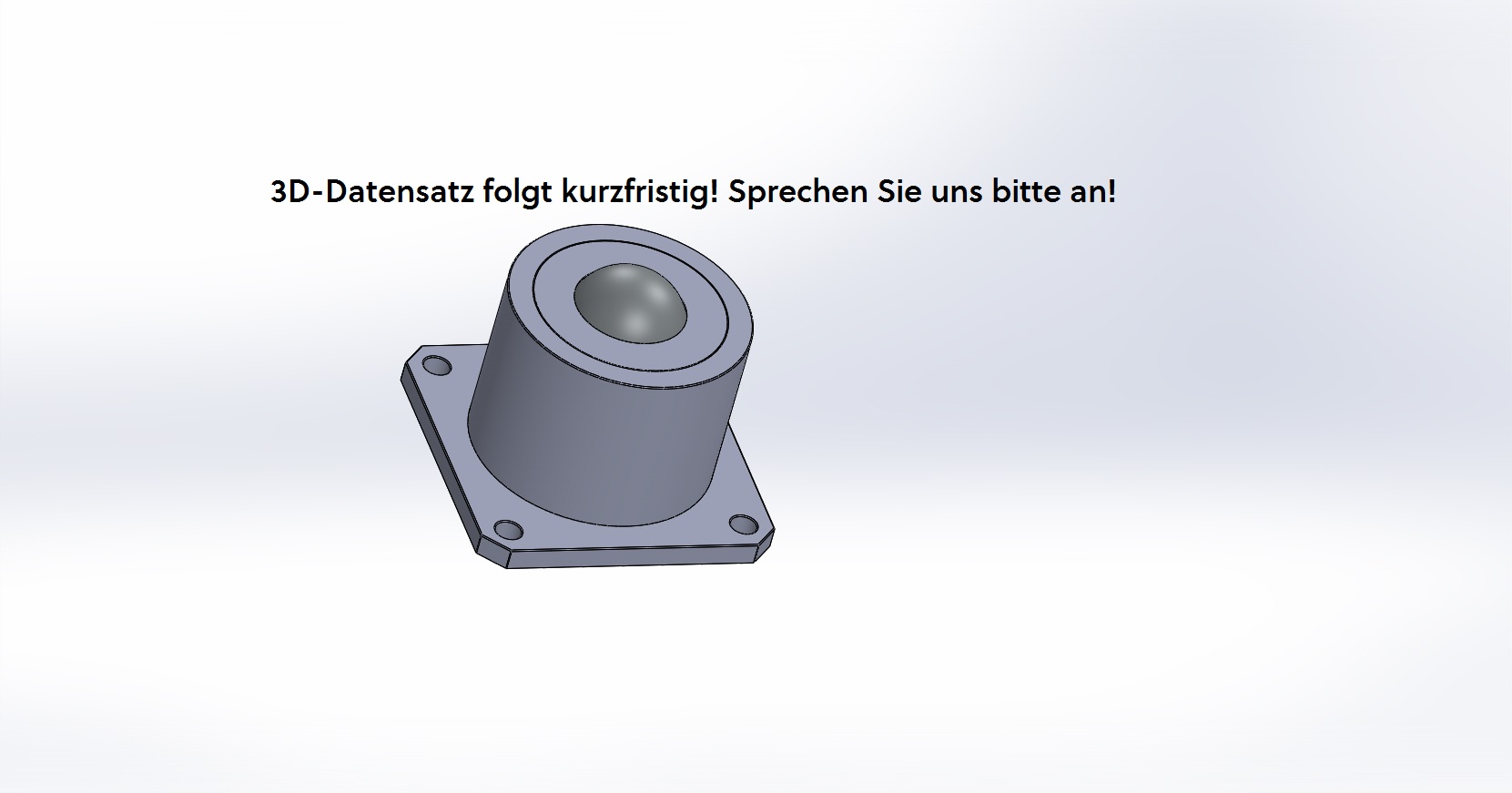

Bola transportadora para cargas pesadas con brida en la base
| Denominación | Material bola de carga |
Medidas | Retén de fieltro | Capacidad de carga (kg) | |||||||
| Ø D1(mm) | Ø D2(mm) | H1(mm) | H3(mm) | H4(mm) | L1 x L1(mm) | L2 x L2(mm) | Ø D5(mm) | ||||
| Tolerancia | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.2 | – | – | – | – | – |
Bola transportadora para cargas pesadas con brida en la base, negro |
|||||||||||
| 012.501 | Acero para herramientas |
12.7 | 23.8 | 22.6 | 3.5 | 3.2 | dm 44.5 | dm 34.8 | 3.6 | no | 80 |
| 025.501 | 25.4 | 44.5 | 41.4 | 5.6 | 5.0 | 57.2 | 44.5 | 5.5 | sí | 150 | |
| 025.501b | 25.4 | 50.8 | 45.5 | 6.1 | 7.0 | 76.2 | 57.9 | 6.6 | sí | 350 | |
| 038.501 | 38.1 | 60.0 | 61.5 | 13.0 | 10.0 | 76.2 | 57.9 | 6.6 | sí | 1.000 | |
| 050.501 | 50.8 | 101.6 | 98.4 | 14.3 | 10.0 | 127.0 | 101.6 | 11.0 | sí | 2.000 | |
| 076.501 | 76.2 | 160 | 145 | 21 | 15 | 175.0 | 145.0 | 12.1 | sí | 4.500 | |
Estructura
Esta bola transportadora Schulz está formada por una carcasa, una tapa y una seta de soporte como piezas torneadas macizas, una brida en la base, una bola de carga y varias bolas de soporte.
Dimensionado
La división se determina dividiendo por 3,5 la longitud de canto más corta del material a transportar.
Materiales
Carcasa: Acero pavonado, negro
Tapa: Acero pavonado, negro
Seta de soporte: Acero templado
Bolas de soporte: Acero para herramientas (templado), acero fino (templado)
Bola de carga: Acero para herramientas (templado), acero fino (templado)
Condiciones de uso
Rango de temperatura entre -30°C y +100°C
Velocidad de transporte hasta 2,0 m/s.
Capacidad de carga dinámica hasta máx. 2.000 kg.
Datenblatt Deutsch
Datasheet English
Fiche technique français
Hoja de datos español
Descargar “3D-PDF-Darstellung-025-050.501.pdf” 3D-PDF-Darstellung-025-050.501.pdf – Descargado 2598 veces – 122,95 KB Descargar “3D-Datensatz-025.501.igs” 3D-Datensatz-025.501.igs – Descargado 2741 veces – 163,68 KB Descargar “3D-Datensatz-038.501.jpg” 3D-Datensatz-038.501.jpg – Descargado 2539 veces – 95,82 KB Descargar “3D-038.500-Zusammenbau_IGES” 3D-038.500-Zusammenbau_IGES-1.igs – Descargado 1421 veces – 551,18 KB Descargar “3D-Datensatz-050.501.igs” 3D-Datensatz-050.501.igs – Descargado 2731 veces – 301,25 KB
