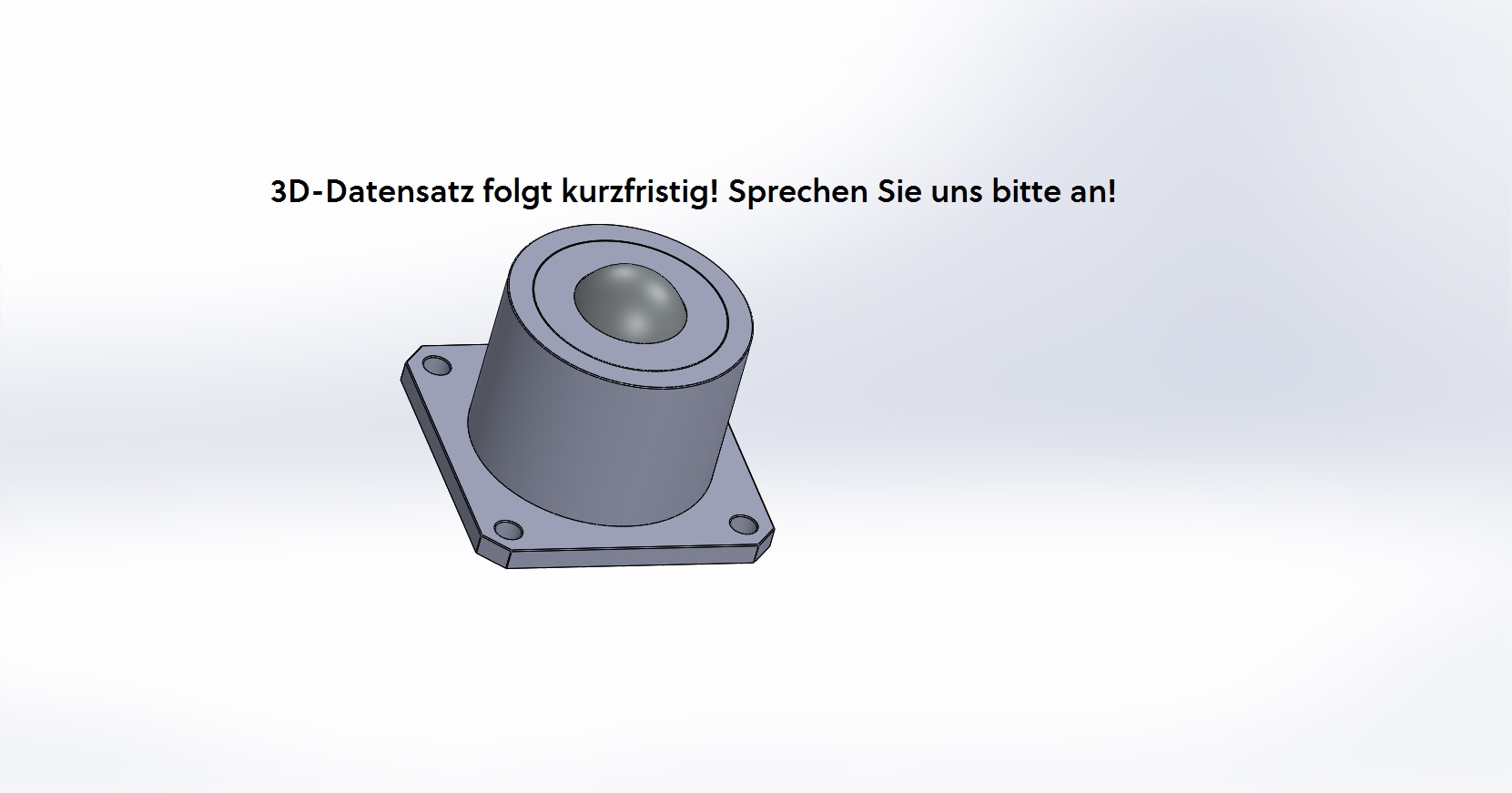

Schwerlastkugelrolle mit Bodenflansch
Schwerlastkugelrolle mit Kopfflansch
Schwerlastkugelrolle ohne Bund
Schwerlastkugelrolle mit Gewindezapfen

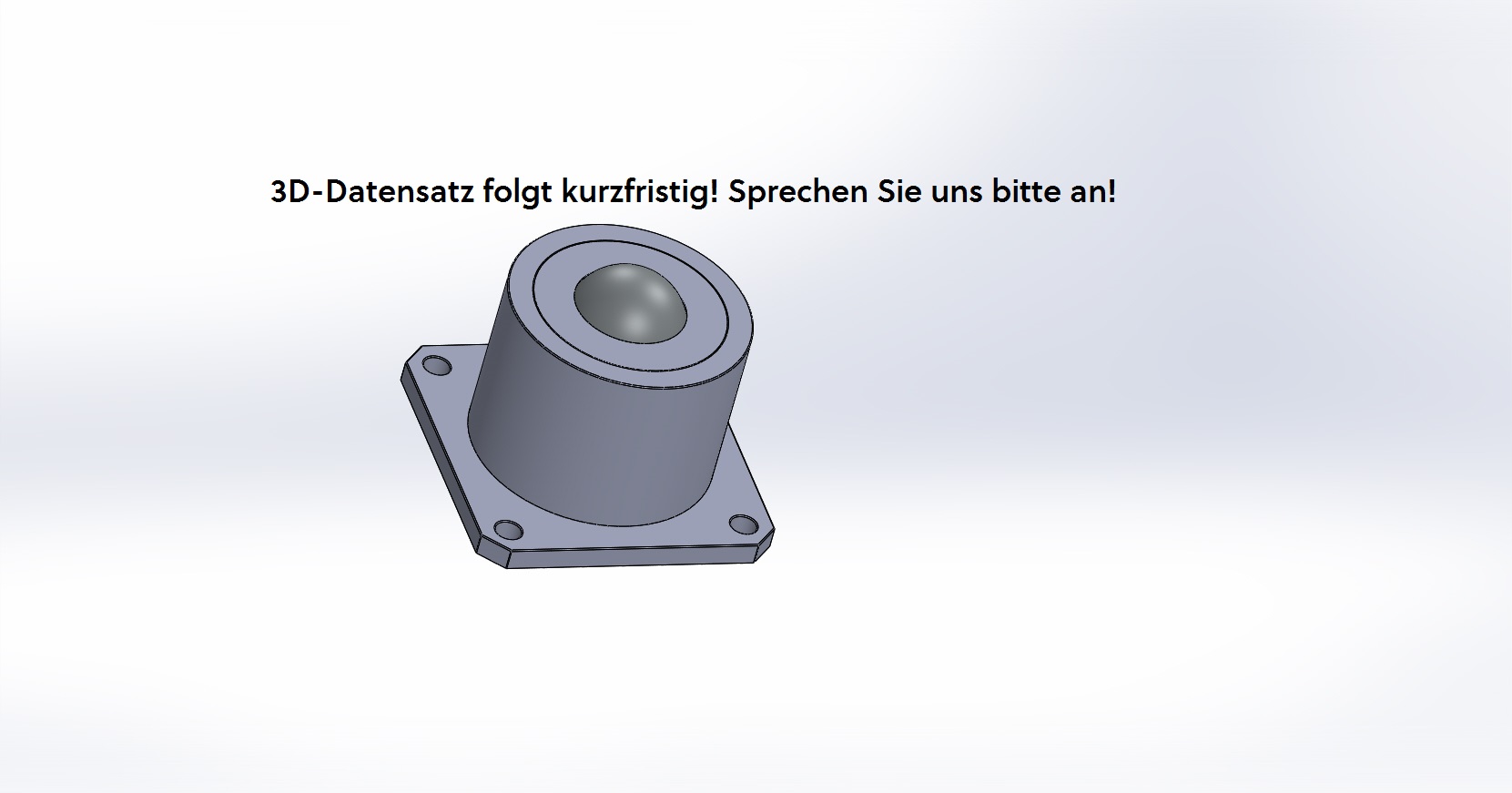

Schwerlastkugelrolle mit Bodenflansch
| Bezeichnung | Werkstoff Tragkugel | Maße | Dichtfilz | Tragfähigkeit (kg) | |||||||
| Ø D1
(mm) |
Ø D2
(mm) |
H1
(mm) |
H3
(mm) |
H4
(mm) |
L1 x L1
(mm) |
L2 x L2
(mm) |
Ø D5
(mm) |
||||
| Toleranzen | – | – | +/- 0.1 | +/- 0.1 | +/- 0.1 | +/- 0.2 | – | – | – | – | – |
Schwerlastkugelrolle massiv mit Bodenflansch, schwarz |
|||||||||||
| 012.501 | Werkzeugstahl | 12.7 | 23.8 | 22.6 | 3.5 | 3.2 | dm 44.5 | dm 34.8 | 3.6 | nein | 80 |
| 025.501 | 25.4 | 44.5 | 41.4 | 5.6 | 5.0 | 57.2 | 44.5 | 5.5 | ja | 150 | |
| 025.501b | 25.4 | 50.8 | 45.5 | 6.1 | 7.0 | 76.2 | 57.9 | 6.6 | ja | 350 | |
| 038.501 | 38.1 | 60.0 | 61.5 | 13.0 | 10.0 | 76.2 | 57.9 | 6.6 | ja | 1.000 | |
| 050.501 | 50.8 | 101.6 | 98.4 | 14.3 | 10.0 | 127.0 | 101.6 | 11.0 | ja | 2.000 | |
| 076.501 | 76.2 | 160 | 145 | 21 | 15 | 175.0 | 145.0 | 12.1 | ja | 4.500 | |
Aufbau
Diese Schulz-Kugelrolle besteht aus einem Gehäuse, einem Deckel und einem Tragpilz als massive Drehteile, einem Bodenflansch,
einerTragkugel und mehreren Stützkugeln.
Dimensionierung
Die Teilung wird ermittelt, indem man die kürzeste Kantenlänge des Fördergutes durch 3,5 dividiert.
Werkstoffe
Gehäuse: Stahl brüniert, schwarz
Deckel: Stahl brüniert, schwarz
Tragpilz: Stahl gehärtet
Stützkugeln: Werkzeugstahl (gehärtet), Edelstahl (gehärtet)
Tragkugel: Werkzeugstahl (gehärtet), Edelstahl (gehärtet)
Einsatzbedingungen
Temperaturbereich von -30°C bis +100°C
Fördergeschwindigkeit bis 2.0 m/s.
dynamische Tragzahlen bis max. 2.000 kg.
Datenblatt Deutsch
Datasheet English
Fiche technique français
Hoja de datos español
Download “3D-PDF-Darstellung-025-050.501.pdf” 3D-PDF-Darstellung-025-050.501.pdf – 2600-mal heruntergeladen – 122,95 kB Download “3D-Datensatz-025.501.igs” 3D-Datensatz-025.501.igs – 2743-mal heruntergeladen – 163,68 kB Download “3D-Datensatz-038.501.jpg” 3D-Datensatz-038.501.jpg – 2541-mal heruntergeladen – 95,82 kB Download “3D-038.500-Zusammenbau_IGES” 3D-038.500-Zusammenbau_IGES-1.igs – 1423-mal heruntergeladen – 551,18 kB Download “3D-Datensatz-050.501.igs” 3D-Datensatz-050.501.igs – 2734-mal heruntergeladen – 301,25 kB
Zur Darstellung der 3D-PDF benötigen Sie einen AcrobatReader mit aktivierter 3D-Funktion!
