| Denominación | Material bola de carga | Medidas | Retén de fieltro | Capacidad de carga (kg) | ||||||
| Ø D1 (mm) | Ø D2 (mm) | Ø D3 (mm) | H1 (mm) | H2 (mm) | Ø D4 (mm) | Ø D5 (mm) Anzahl |
||||
| Tolerancia | – | – | +/- 0.2 | – | +/- 0.2 | +/- 0.1 | – | – | – | – |
Bola transportadora con carcasa de chapa de acero empotrada, galvanizado |
||||||||||
| 015.200 | Acero para herramientas |
15.875 | 22.2 | 41.3 | 18.5 | 10.2 | 30 | 3.5 / 2 x | sí / no | 12 |
| 019.200 | 19.050 | 29 | 61 | 22 | 10 | 44.5 | 5.1 / 3 x | sí | 25 | |
| 019.201 | 19.050 | 29 | 49 | 23 | 10 | 35 | 5.1 / 2 x | sí | 25 | |
| 025.200 | 25.400 | 38.1 | 73 | 30 | 14.2 | 55.6 | 5.1 / 3 x | sí | 55 | |
| 032.200 | 31.750 | 45.5 | 73.8 | 36 | 16.2 | 58.7 | 5.1 / 3 x | sí | 125 | |
| 040.200 | 40.000 | 63 | 94.6 | 48.5 | 21.2 | 70.2 | 7.0 / 3 x | sí | 225 | |
| 015.210 | Material sintético | 15.875 | 22.2 | 41.3 | 18.5 | 10.2 | 30 | 3.5 / 2 x | sí / no | 10 |
| 019.210 | 19.050 | 29 | 61 | 22 | 10 | 44.5 | 5.1 / 3 x | sí | 20 | |
| 019.211 | 19.050 | 29 | 49 | 23 | 10 | 35 | 5.1 / 2 x | sí | 25 | |
| 025.210 | 25.400 | 38.1 | 73 | 30 | 14.2 | 55.6 | 5.1 / 3 x | sí | 40 | |
| 032.210 | 31.750 | 45.5 | 73.8 | 36 | 16.2 | 58.7 | 5.1 / 3 x | sí | 90 | |
| 040.210 | 40.000 | 63 | 94.6 | 48.5 | 21.2 | 70.2 | 7.0 / 3 x | sí | 110 | |
| 076.210 | 76.000 | 94.5 | 137.8 | 85.5 | 42.2 | 118 | 8.0 / 3 x | sí | 140 | |
| 015.220 | Acero fino | 15.875 | 22.2 | 41.3 | 18.5 | 10.2 | 30 | 3.5 / 2 x | sí / no | 12 |
| 019.220 | 19.050 | 29 | 61 | 22 | 10 | 44.5 | 5.1 / 3 x | sí | 25 | |
| 019.221 | 19.050 | 29 | 49 | 23 | 10 | 35 | 5.1 / 2 x | sí | 25 | |
| 025.220 | 25.400 | 38.1 | 73 | 30 | 14.2 | 55.6 | 5.1 / 3 x | sí | 55 | |
| 032.220 | 31.750 | 45.5 | 73.8 | 36 | 16.2 | 58.7 | 5.1 / 3 x | sí | 125 | |
| 040.220 | 40.000 | 63 | 94.6 | 48.5 | 21.2 | 70.2 | 7.0 / 3 x | sí | 225 | |
Bola transportadora con carcasa de chapa de acero empotrada, completamente de acero fino |
||||||||||
| 015.230 | Acero fino | 15.875 | 22.2 | 41.3 | 18.5 | 10.2 | 30 | 3.5 / 2 x | sí / no | 12 |
| 019.230 | 19.050 | 29 | 61 | 22 | 10 | 44.5 | 5.1 / 3 x | sí | 25 | |
| 019.231 | 19.050 | 29 | 49 | 23 | 10 | 35 | 5.1 / 2 x | sí | 25 | |
| 025.230 | 25.400 | 38.1 | 73 | 30 | 14.2 | 55.6 | 5.1 / 3 x | sí | 55 | |
| 032.230 | 31.750 | 45.5 | 73.8 | 36 | 16.2 | 58.7 | 5.1 / 3 x | sí | 125 | |
| 040.230 | 40.000 | 63 | 94.6 | 48.5 | 21.2 | 70.2 | 7.0 / 3 x | sí | 225 | |
Bola transportadora con carcasa de chapa de acero empotrada
Bola transportadora con carcasa de chapa de acero empotrada
Estructura

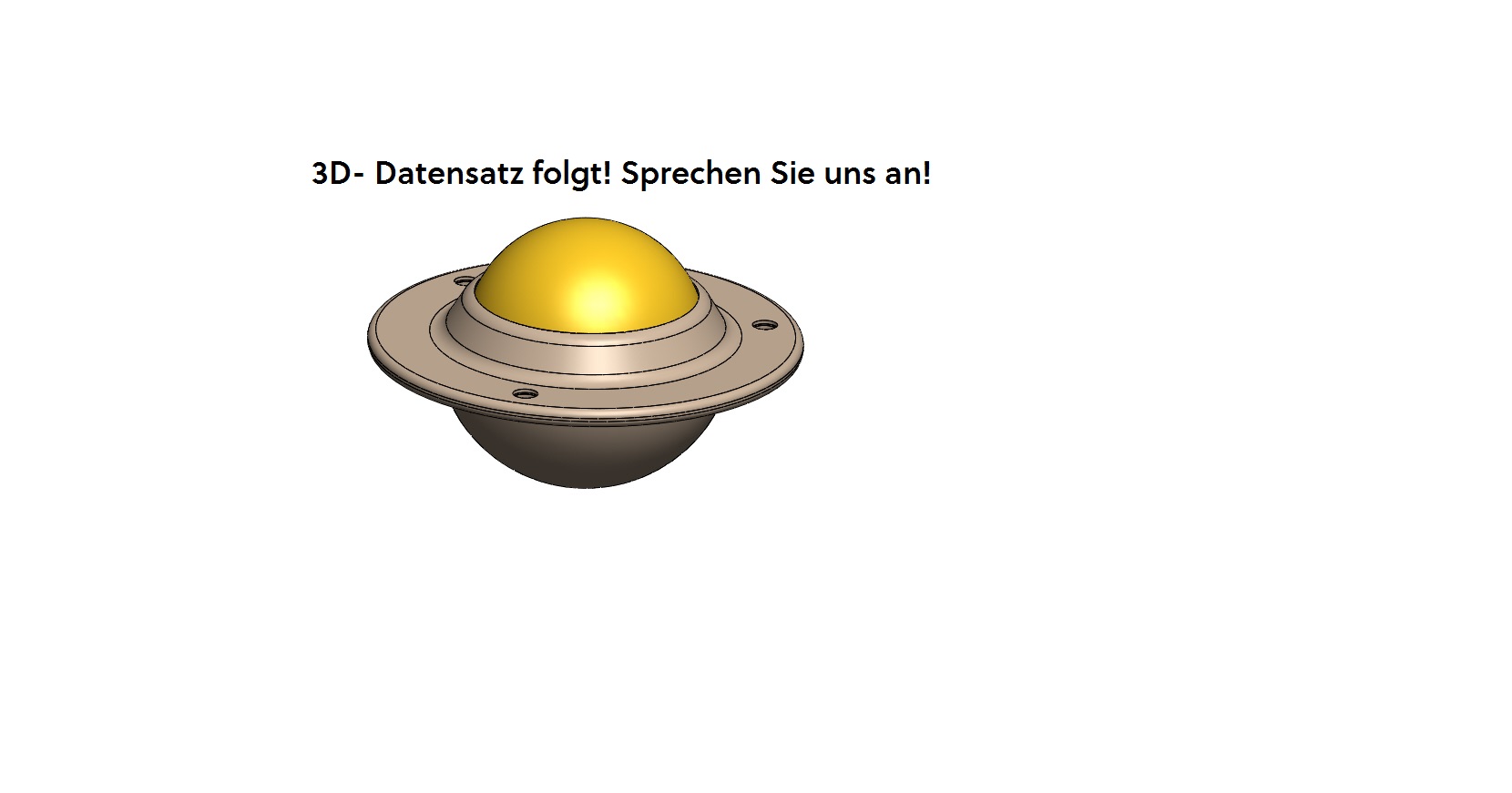

Esta bola transportadora Schulz está formada por una carcasa y una tapa como piezas estampadas, una bola de carga y varias bolas de soporte. Por su forma constructiva, estas bolas transportadoras también se denominan coloquialmente como bolas transportadoras de tipo platillo volador u OVNI.
Dimensionado
La división se determina dividiendo por 3,5 la longitud de canto más corta del material a transportar.
Materiales
Carcasa: Acero galvanizado, acero fino
Tapa: Acero galvanizado, acero fino
Bolas de soporte: Acero para herramientas (templado), acero fino (templado)
Bola de carga: Acero para herramientas (templado), acero fino (templado), material sintético
Condiciones de uso
Rango de temperatura entre -30°C y +100°C (hasta +30°C con bola de carga de material sintético)
Velocidad de transporte hasta 1,0 m/s.
Capacidad de carga dinámica hasta máx. 225 kg.
Datenblatt Deutsch
Datasheet English
Fiche technique français
Hoja de datos español
Descargar “3D-PDF-Darstellung-015-076.2x0.pdf” 3D-PDF-Darstellung-015-076.2x0.pdf – Descargado 2404 veces – 162,89 KB Descargar “Zeichnung-Drawing-015.200-118-2016.pdf” Zeichnung-Drawing-015.200-118-2016.pdf – Descargado 2347 veces – 89,10 KB Descargar “Zeichnung-Drawing-019.200-119-2016.pdf” Zeichnung-Drawing-019.200-119-2016.pdf – Descargado 2275 veces – 89,34 KB Descargar “Zusammenbau-019.200-570-2018-Index0-1.pdf” Zusammenbau-019.200-570-2018-Index0-1.pdf – Descargado 2122 veces – 109,96 KB Descargar “Zeichnung-Drawing-025.200-120-2016.pdf” Zeichnung-Drawing-025.200-120-2016.pdf – Descargado 2328 veces – 91,02 KB Descargar “Zeichnung-Drawing-032.200-121-2016.pdf” Zeichnung-Drawing-032.200-121-2016.pdf – Descargado 2349 veces – 87,96 KB Descargar “Zeichnung-Drawing-040.200-122-2016.pdf” Zeichnung-Drawing-040.200-122-2016.pdf – Descargado 2352 veces – 89,61 KB Descargar “Zeichnung-Drawing-076.200-123-2016.pdf” Zeichnung-Drawing-076.200-123-2016.pdf – Descargado 2303 veces – 92,12 KB Descargar “3D-Datensatz-015.2x0.igs” 3D-Datensatz-015.2x0.igs – Descargado 2512 veces – 222,54 KB Descargar “3D-Datensatz-019.2x0.igs” 3D-Datensatz-019.2x0.igs – Descargado 2366 veces – 457,01 KB Descargar “3D-Datensatz-025.2x0.igs” 3D-Datensatz-025.2x0.igs – Descargado 2390 veces – 306,14 KB Descargar “3D-Datensatz-032.2x0.igs” 3D-Datensatz-032.2x0.igs – Descargado 2417 veces – 343,21 KB Descargar “3D-Datensatz-040.2x0.igs” 3D-Datensatz-040.2x0.igs – Descargado 2454 veces – 193,95 KB Descargar “3D-Datensatz-076.2x0.jpg” 3D-Datensatz-076.2x0.jpg – Descargado 2319 veces – 73,55 KB
Zur Darstellung der 3D-PDF benötigen Sie einen AcrobatReader mit aktivierter 3D-Funktion!
